300x400mm 진공 클램핑 플레이트와 맞춤 산업용 자기 진공 턱

MOQ:	1
가격:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
결제 방법:	T/T, Western Union
Supply Capacity:	500pcs/day

상세 정보

제품 설명

상세 정보

Place of Origin

CHINA

브랜드 이름

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

강조하다:

300x400mm 진공 Chuck

맞춤형 산업용 진공 Chuck

자기 진공 턱

제품 설명

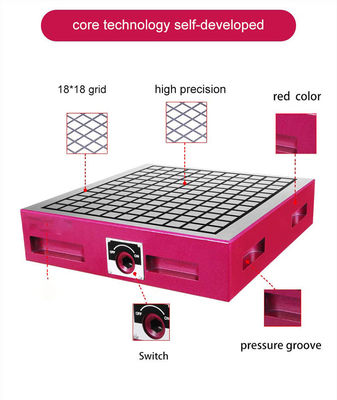

300x400mm 진공 클램핑 플레이트와 맞춤 산업용 자기 진공 턱

급속하고 까다로운 산업 제조의 세계에서 작업 보유 솔루션은 효율적이고 정확한 가공 과정의 척추입니다.300x400mm 진공 클램핑 플레이트와 맞춤 산업용 자기 진공 턱은 혁명적인 도구로 등장했습니다, 안전하고 적응 가능한 작업 조각 보유가 중요한 광범위한 응용 분야를 충족합니다.이 특화된 워크홀딩 시스템은 자기력과 진공 기술의 힘을 결합하여 독특한 장점을 제공합니다..- 네

1설계 및 건설- 네

기초 및 판 재료- 네

사용자 지정 산업용 자기 진공 턱의 기초는 일반적으로 고강성 합금 강철으로 만들어집니다. 이 재료 선택은 우수한 딱딱함과 내구성을 제공합니다.턱이 산업용의 엄격한 조건에 견딜 수 있는지 확인합니다., 고속 가공 작업 및 상당한 기계적 스트레스를 포함하여 300x400mm 진공 클램핑 플레이트, 시스템의 필수 부분입니다,종종 알루미늄 합금과 같은 비 자석적이지만 매우 안정적인 재료로 만들어집니다.알루미늄 합금은 강도와 무게 사이의 좋은 균형을 제공합니다. 작업 조각 클램핑을위한 신뢰할 수있는 플랫폼을 제공하면서 다루기 쉽습니다.- 네

자기 부품 통합- 네

밑부분에 강력한 영구 자석이 들어 있고, 보통 네오디엄과 같은 희귀 지구 물질로 만들어집니다.이 자석들은 진공 클램핑 플레이트의 표면에 강하고 균일한 자기장을 생성하기 위해 신중하게 설계 된 패턴에 배치됩니다자기장은 철자기 작업 조각을 끌어당기도록 최적화되어 초기 유지 힘을 제공합니다.자석의 배열은 처리되는 작업 조각의 특정 요구 사항에 따라 사용자 정의 될 수 있습니다예를 들어, 응용 프로그램에는 길고 좁은 철자기 부품이 포함되면,자기장이 판의 길이를 따라 집중되어 해당 영역에서 최대 보유 힘을 제공할 수 있습니다..- 네

진공 시스템 설정- 네

턱의 진공 시스템은 정밀하게 설계되었습니다. 채널의 네트워크는 300x400mm 진공 클램핑 플레이트에 통합됩니다. 이 채널은 진공 소스에 연결되어 있습니다.예를 들어 고성능 진공 펌프채널은 판 표면에 진공 힘을 균등하게 분배하도록 설계되었습니다. 작은 구멍 또는 포트는 채널을 따라 전략적으로 배치됩니다.그리고 진공 펌프가 활성화되면, 공기가 이 포트를 통해 빨려 나오게 됩니다. 이것은 작업 조각의 위쪽과 아래쪽 사이의 압력 차이를 만들어내고, 그 결과 강력한 진공 기반 클램핑 힘이 발생 합니다.진공 채널 및 포트의 설계 또한 다른 작업 조각 모양과 크기에 맞게 사용자 정의 될 수 있습니다.

사양

사양	자기적 인력	너비 (mm)	길이 (mm)	높이 (mm)	무게 (kg)
150*150	≥40kg	150	150	80	13.5
150*300	≥40kg	150	300	80	27
150*350	≥40kg	150	350	80	31.5
150*400	≥40kg	150	400	80	36
200*200	≥40kg	200	200	80	24
200*300	≥40kg	200	300	80	36
200*400	≥40kg	200	400	80	48
200*500	≥40kg	200	500	80	60
250*500	≥40kg	250	500	80	75
300*300	≥40kg	300	300	80	54
300*400	≥40kg	300	400	80	72
300*500	≥40kg	300	500	80	90
300*600	≥40kg	300	600	80	108
300*800	≥40kg	300	800	80	144
400*400	≥40kg	400	400	80	96
400*500	≥40kg	400	500	80	120
400*600	≥40kg	400	600	80	144
400*800	≥40kg	400	800	80	192
500*500	≥40kg	500	500	80	150
500*600	≥40kg	500	600	80	180
500*800	≥40kg	500	800	80	240
600*800	≥40kg	600	800	80	288
600*1000	≥40kg	600	1000	80	360

2작업 원칙- 네

자기적 매력- 네

철자기 작업 조각이 300x400mm 진공 클램핑 플레이트에 배치되면 영구 자석은 즉시 자기력을 생성합니다.이 자기 힘은 평판으로 작업 조각을 끌어당깁니다, 초기 및 안전한 잡지를 제공합니다. 자기 매력은 작업 조각을 판에 신속하게 정확하게 배치하는 데 도움이됩니다.그것은 또한 작업 조각이 판과 밀접한 접촉을 유지 보장진공 시스템의 효과적인 작동에 필수적입니다.- 네

진공 - 보조 클램핑- 네

작업 조각이 자석 힘에 의해 고정되어 있으면 진공 시스템이 활성화됩니다.진공 펌프는 진공 클램핑 플레이트 에 있는 포트 를 통해 공기를 끌어내어 작업 부품 아래 낮은 압력 영역 을 만들어 낸다그 다음 작업 조각 위쪽의 대기 압력은 판에 단단히 압박합니다.자기 힘과 진공에서 생성 된 압력 차이의 합성 효과는 매우 강한 클램핑 힘으로 발생합니다.이 이중 작용 메커니즘은 작업 조각에 상당한 힘이 가해지는 고속 가공 작업에서도 작업 조각을 안전하게 잡을 수 있습니다.- 네

3산업용 용도의 장점- 네

정밀 가공- 네

산업 환경에서 정확성은 종종 최우선 과제입니다. 300x400mm 진공 클램핑 플레이트를 가진 맞춤 산업용 자기 진공 턱은 안정적이고 안전한 작업 보유 솔루션을 제공합니다.가공 도중 작업 조각의 움직임이나 진동을 최소화작업 조각 표면 전체에 자기 힘과 진공 힘의 균일 분포는 가공 도구가 높은 정밀도로 작동 할 수 있도록 보장합니다.또는 밀링 작업예를 들어 항공우주산업에서, 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공중을 이용하는 공구성 요소가 극히 긴 tolerances를 충족해야 하는 경우, 이 턱은 가공 도중 부품을 붙잡기 위해 사용될 수 있으며, 최종 조립에 완벽하게 얽혀있는 것을 보장합니다.- 네

작업물 재료 의 다재다능성- 네

이 턱 들 은 작업 대상의 재료 에 있어서 매우 다양 하다. 그 들 은 철, 철, 그리고 니켈 에 기초 한 일부 합금 과 같은 철자 자기 물질 을 안전하게 보관 할 수 있다.추가로, 적절한 고정장치 또는 어댑터를 사용하면 철자기 물질이 아닌 물질을 보관하는 데도 사용될 수 있습니다.자기 힘은 일부 모델에서 작업 조각의 다른 수준의 자기 감수성을 수용 할 수 있습니다이 다재다능성 때문에 차크는 철과 알루미늄 부품이 공통된 자동차 제조업에서 전자제품 제조업에 이르기까지 다양한 산업에 적합합니다.플라스틱과 세라믹과 같은 비 철자기 물질이 종종 가공되는 곳.- 네

빠른 설정 및 변경- 네

산업 생산은 종종 다른 작업 조각 또는 가공 작업 사이의 빠른 설정 및 전환을 요구합니다. 사용자 지정 자기 진공 턱은 빠른 설치를 가능하게합니다.운영자는 단순히 300x400mm 진공 클램핑 판에 작업 부품을 배치 할 수 있습니다, 그리고 자기 힘은 즉시 거친 붙잡을 수 있습니다. 진공 시스템은 그 다음 단단하게 작업 조각을 고정 하기 위해 활성화 될 수 있습니다. 작업 조각을 변경 할 때, 과정은 똑같이 빠르다.진공이 방출됩니다.이 빠른 설정 및 변경 능력은 전체 생산 사이클 시간을 줄이고 생산성을 증가시킵니다.이는 경쟁적인 산업 환경에서 매우 중요합니다..- 네

4다른 산업의 응용- 네

자동차 산업- 네

자동차 산업에서는 300x400mm 진공 클램핑 플레이트를 가진 사용자 지정 산업용 자기 진공 턱이 다양한 응용 프로그램에 사용됩니다.그들은 실린더 헤드와 같은 엔진 구성 요소를 유지할 수 있습니다.가공 도중, 크랭크 샤프트 및 변속기 부품. 턱에 의해 제공 된 안전한 잡힘은이 중요한 부분의 정확한 가공을 보장합니다.차량의 성능과 신뢰성을 위해 필수적입니다.또한, 자동차 차체 패널의 생산에서, 턱은 절단, 형성 및 굴착 작업 중에 큰 금속 장을 유지하는 데 사용될 수 있습니다.정밀하고 효율적인 제조를 허용합니다..- 네

전자 산업- 네

정밀성 및 섬세한 부품의 취급이 핵심이 되는 전자 산업에서는 이러한 턱이 중요한 역할을 합니다.용접 작업자석과 진공 힘에 의해 제공되는 부드럽지만 안전한 잡힘은 가공 중에 섬세한 PCB가 손상되지 않도록합니다.진공 클램핑 플레이트의 300x400mm 크기는 또한 동시에 여러 작은 전자 구성 요소를 보유하기에 적합합니다, 생산의 효율성을 높입니다.- 네

기계 제조- 네

기계 제조에서, 턱은 기계 가속, 샤프, 또는 기계 프레임의 제조를 하는 경우, 가속, 샤프, 또는 기계 프레임,사용자 지정 자기 진공 턱에 의해 제공 안정적인 작업 홀딩은 정확한 가공을 허용다양한 모양과 크기의 작업 부품을 수용 할 수있는 능력과 함께 빠른 설정 및 변경 기능이 이러한 턱을 기계 제조 환경에서 귀중한 자산으로 만듭니다.유연성과 효율성이 높은 곳.- 네

5사용자 정의 옵션- 네

자기장 구성- 네

산업용 자석 진공 턱의 자기장 구성은 사용자 정의 할 수 있습니다.영구 자석의 배열은 300x400mm 진공 클램핑 플레이트의 특정 영역을 목표로 조정 할 수 있습니다예를 들어, 특정 산업용이 불규칙한 모양의 작업 부품을 유지하는 것을 포함한다면,전자기장은 작업 조각이 판과 가장 많이 접촉하는 부위에 집중 될 수 있습니다.이 커스터마이징은 다양한 작업 조각 기하학에 최적의 보유 힘을 보장합니다.- 네

진공 채널 설계- 네

300x400mm 진공 클램핑 플레이트의 진공 채널의 설계도 특정 필요에 맞게 조정 할 수 있습니다. 채널의 수, 크기 및 레이아웃은 크기, 모양,그리고 작업 조각의 재료대면적이 큰 작업 부품을 위해 더 광범위한 진공 채널 네트워크를 설계하여 진공 분포를 보장 할 수 있습니다.작은 또는 더 불규칙한 모양의 작업 부품을 위해, 더 집중된 진공 채널 디자인은 진공 기반 클램핑 힘을 극대화하기 위해 구현될 수 있습니다.- 네

6설치 및 유지보수- 네

설치 과정- 네

맞춤형 산업용 자기 진공 턱을 설치하는 데는 밀링 머신, 드릴 프레스 또는 밀러와 같은 적절한 산업용 기계에 기둥을 안전하게 장착하는 것이 포함됩니다.300x400mm 진공 클램핑 플레이트는 그 다음 밑에 고정됩니다진공 선은 배열판의 진공 포트와 조심스럽게 연결되어 누출 없는 밀폐를 보장해야 합니다.기계의 제어 시스템은 자기 진공 턱과 함께 작동하도록 캘리브레이션이 필요할 수 있습니다., 특히 조절 가능한 자기장 강도 또는 진공 압력 제어와 같은 기능이있는 경우.- 네

유지보수 요구 사항- 네

이 턱 들 의 유지 보수 는 비교적 간단 하다. 마비, 손상, 오염 의 흔적 을 발견 하기 위해 300x400mm 진공 클램핑 플레이트를 정기적으로 검사 하는 것 이 중요하다.자석 구성 요소는 비 자석화 징후를 확인해야합니다.진공 채널 및 포트는 적절한 공기 흐름을 보장하기 위해 주기적으로 청소해야합니다. 진공 펌프 및 관련 부품은 제조업체의 지침에 따라 유지 유지해야합니다.진공 시스템의 밀폐 및 밀착은 정기적으로 검사하고 누출의 징후가있는 경우 교체해야합니다.이러한 유지보수 절차를 따라, 사용자 정의 산업용 자기 진공 턱은 산업용 응용 프로그램에서 신뢰할 수 있고 장기적인 서비스를 제공할 수 있습니다.- 네

7결론- 네

300x400mm 진공 클램핑 플레이트와 맞춤 산업용 자기 진공 턱은 광범위한 산업용 용도로 다양하고 강력한 작업 보유 솔루션입니다.자석과 진공을 이용한 독특한 조합입니다., 그들의 사용자 정의 옵션과 함께, 다양한 산업 및 가공 프로세스에 적합합니다.첨단 제조업에서 정확성을 달성하거나 대량 생산 환경에서 생산성을 향상시키는 것이 턱은 신뢰성 있고 효율적인 솔루션을 제공합니다. 산업 제조에 참여하고 기계 작업의 성능을 향상시키고 싶다면사용자 지정 산업용 자기 진공 턱에 투자하는 것을 고려하십시오우리의 전문가 팀과 연락하여 이 혁신적인 워크홀딩 솔루션이 귀하의 특정 요구를 충족시키고 산업 생산을 다음 단계로 끌어올릴 수 있는 방법을 탐구하십시오.
